在現代電子設備中，尤其是開關電源、電機驅動、新能源系統等高功率應用中，開機瞬間產生的浪涌電流往往成為威脅電路穩定運行與核心元件壽命的“隱形殺手”。如何有效抑制這一沖擊，確保設備平穩啟動？功率型NTC（負溫度系數）熱敏電阻憑借其獨特的溫度-電阻特性，成為電路設計中不可或缺的保護元件。

一、工作原理：智能抑制，保障平穩啟動

1.核心特性：冷態高阻抑浪涌，熱態低阻穩運行

功率型NTC熱敏電阻的核心價值在于其“冷態高阻、熱態低阻”的智能特性。在常溫下，它具有較高的零功率電阻值（R25）。當串聯在電源輸入端時，開機瞬間的高電阻可有效限制對后端濾波電容的充電電流，將浪涌電流抑制在安全范圍內。隨著電流持續通過NTC本體因自身功耗發熱，溫度迅速上升，其電阻值隨之急劇下降（負溫度系數特性），最終達到一個很低的平衡阻值。此時其功耗可忽略不計，相當于一根導線，電壓幾乎全部加載到后級設備，保證系統進入正常工作狀態。

2.浪涌危害：未抑制的電流沖擊風險顯著

值得注意的是，開機浪涌電流的危害不容小覷。以220VAC輸入、電路內阻1Ω為例，未使用NTC時，若在電源輸入波形達到90度相位時開機，浪涌電流峰值可達（220×1.414）/1≈311A（mS級）。即便持續時間短，也會縮短輸入電容、整流橋的壽命，甚至導致同一電源下的其他設備瞬間掉電，干擾臨近設備正常工作。而串聯功率型 NTC 熱敏電阻后，可從源頭規避這一風險。

二、關鍵選型參數：科學匹配，確保可靠運行

為確保功率型NTC熱敏電阻發揮最佳性能并長期可靠工作，選型時必須綜合考慮以下五個核心要素：

1. R25阻值

由電路允許的最大啟動電流決定。假設電源額定輸入為220VAC，內阻為1Ω，允許最大啟動電流為60A，則所需NTC的最小阻值計算公式為：

Rmin=（輸入電壓峰值÷允許最大啟動電流）-電路內阻

代入數值計算：

Rmin =（220×1.414÷60）-1≈4.2Ω

2. 最大穩態電流

必須大于電路在最低輸入電壓下的實際工作電流。對于寬電壓輸入設備（如90V–240VAC），因產品功率不變，根據公式W=V?I，低電壓輸入時工作電流會顯著高于高電壓輸入場景。例如，90V輸入時的工作電流約為240V輸入時的2.7倍，因此電路實際工作電流需以最低電壓時計算。

3. 最大允許沖擊電容值（焦耳能量）

該參數決定了NTC能保護多大的濾波電容，其承受的焦耳能量計算公式為：E=1/2CV2

（其中E為焦耳能量，C為濾波電容值，V為輸入電壓峰值）。

需注意：允許的電容值與電壓平方成反比，輸入電壓越高，允許接入的電容值越小。

選型時需根據實際電壓折算至標準電壓（如 220VAC）下的等效電容值。示例：若應用場景最大額定電壓420VAC、濾波電容200μF，折算至220VAC標準電壓下的等效電容值為：200×（4202/2202）=729μF，選型時需選擇220VAC下允許接入電容≥729μF的型號。

4. 工作環境溫度

環境溫度直接影響其最大穩態電流，常溫（0~25℃）下的參數需結合實際工況降額。降額計算公式如下：

I_Ta= [1-(Ta-25)/(Tu-25)]×Imax

（式中：I_Ta為環境溫度Ta時的允許電流，Tu為產品最高工作溫度）

示例：若環境溫度60℃、產品最高工作溫度200℃，則 I_Ta=[1-(60-25)/(200-25)]×Imax=80%Imax，即最大工作電流需按標稱值的80%選型。同時需避免在潮濕環境中使用，潮濕會加速電阻體氧化與封裝老化，縮短產品壽命，高濕場景建議搭配防護措施。若應用環境超出額定溫度范圍，還可能導致產品失效或損壞。

5. 尺寸與安裝方式

需根據實際 PCB 布局、散熱條件及環境防護要求（如濕度、振動）選擇合適的封裝形式，確保安裝穩固且不影響設備整體散熱。對于功率型 NTC 而言，封裝直徑與性能密切相關：直徑越大，最大穩態電流越高、熱時間常數越長，需根據實際電流需求匹配對應直徑的產品。

6.補充特性：材料常數（B 值）

B值是反映電阻溫度靈敏度的關鍵參數，取值范圍通常為 2000K~6000K。B值越大，電阻溫度靈敏度越高，殘余電阻越小，工作溫升越低，更適配大功率、高精度場景。優質功率型NTC產品（如時恒MF73T系列）憑借優化的B值設計，能在抑制浪涌后快速降至低阻態，減少正常工作時的能量損耗。

三、MF73T系列：為大功率應用而生的卓越產品

1.核心優勢：工藝賦能，性能卓越

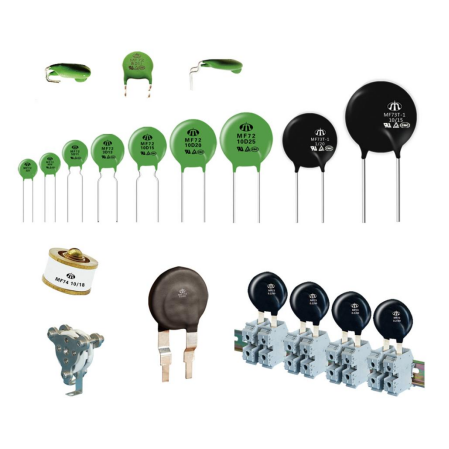

南京時恒電子科技有限公司的MF73T系列功率型熱敏電阻，通過 CQC認證，憑借體積小、工作電流大、殘余電阻小的突出優勢，成為眾多高功率電子設備的首選。其采用致密均勻的陶瓷芯片基體（晶粒生長一致性高），陶瓷基體與引線的焊接接觸面積更大，搭配硅樹脂包封工藝，兼具優異的耐熱性與散熱性，可承受更大的穩態電流與更強的沖擊浪涌電流，產品可靠性大幅提升。

2.規格覆蓋：直徑與電流精準適配

該系列芯片直徑覆蓋3mm-35mm，不同直徑對應不同最大穩態電流：Φ15mm型號最大穩態電流11A，Φ30mm型號可達30A，適配中大功率場景。

3.應用場景：賦能多領域大功率設備

典型應用領域包括：AC壓縮機、起動機；電動汽車充電器；頻率發生器；高功率電機控制器、電機驅動裝置；大功率專業音頻功放；大功率伺服電機驅動器；大功率等離子體焊接、切割機；核磁共振設備；大功率電源；大功率環形變壓器等。

四、進階應用與注意事項

1.頻繁開關場景

在正常工作狀態下，NTC處于高溫低阻狀態（表面溫度可達100℃以上）。若需頻繁開關機，必須確保其有足夠時間冷卻恢復至高阻態（恢復時間與產品耗散系數、熱容相關，冷卻熱時間常數越大，恢復時間越長）。

對于嚴格要求頻繁開關的應用，推薦采用“繼電器旁路方案”：啟動后繼電器線圈動作，將功率型NTC熱敏電阻從工作電路中切去，使其僅在產品啟動時工作，正常工作時不接入電路。這一方案既延長了NTC的使用壽命，又保證其有充分的冷卻時間，能適用于需要頻繁開關的應用場合。

2.連接方式

功率型NTC需串聯在電路中，單只抑制能力不足時可多只串聯（總阻值疊加）；嚴禁并聯使用——因并聯時負載分布不均，某一只電阻可能承受過量電流而發熱加劇，最終承擔全部電流導致損壞，其余電阻則處于冷卻狀態，無法發揮作用。

五、選型流程總結

1.明確電路需求

計算浪涌電流峰值、工作電流、正常工作溫度范圍；

2.匹配核心參數：

①按浪涌電流峰值計算R25阻值；

②按最低輸入電壓下的工作電流選定最大穩態電流；

③按焦耳能量公式折算220VAC下的等效電容值，匹配最大允許沖擊電容；

④ 結合環境溫度（含濕度）確定降額后的電流值；

⑤ 按PCB布局、散熱條件選擇封裝尺寸與安裝方式；

3.確定封裝形式

依據環境濕度、溫度、振動條件匹配封裝類型；

4. 預留安全余量

電流、電壓參數建議預留20%–30%冗余，以應對極端工況波動。

六、結語

為電路開機的第一道防線，一顆選型正確、品質可靠的功率型 NTC 熱敏電阻，能顯著提升電子設備的耐用性與系統穩定性。南京時恒電子科技有限公司深耕熱敏電阻領域多年，憑借核心技術研發與嚴苛品質控制，打造出MF73T、MF72等系列高性能產品，可滿足不同功率場景的應用需求。

公司致力于為客戶提供從產品選型到技術解決方案的全方位支持，是您值得信賴的合作伙伴。如需進一步了解產品詳情或獲取定制化技術支持，歡迎聯系南京時恒電子科技有限公司。
